Pengertian dan Macam Topologi Jaringan

 Kekurangannya
1. Pengertian Topologi BUS

Topologi Bus  merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50 ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain.

Kelebihan

• Hemat kabel
• Layout kabel sederhana
• Mudah dikembangkan

Kekurangan

• Deteksi dan isolasi kesalahan sangat kecil
• Kepadatan lalu lintas
• Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.
• Diperlukan repeater untuk jarak jauh

2. Pengertian Topologi RING

Metode token-ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap simpul mempunyai tingkatan yang sama. Jaringan akan disebut sebagai loop, data dikirimkan kesetiap simpul dan setiap informasi yang diterima simpul diperiksa alamatnya apakah data itu untuknya atau bukan.

Keuntungan

• Hemat Kabel

Kerugian

• Peka kesalahan
• Pengembangan jaringan lebih kaku

3. Pengertian Topologi STAR

Kontrol terpusat, semua link harus melewati pusat yang menyalurkan data tersebut kesemua simpul atau client yang dipilihnya. Simpul pusat dinamakan stasium primer atau server dan lainnya dinamakan stasiun sekunder atau client server. Setelah hubungan jaringan dimulai oleh server maka setiap client server sewaktu-waktu dapat menggunakan hubungan jaringan tersebut tanpa menunggu perintah dari server.

Kelebihan :

• Paling fleksibel
• Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain
• Kontrol terpusat
• Kemudahan deteksi dan isolasi kesalahan/kerusakan
• Kemudahaan pengelolaan jaringan

Kekurangan :

• Boros kabel
• Perlu penanganan khusus
• Kontrol terpusat (HUB) jadi elemen kritis

4. Pengertian Topologi Tree

Topologi Pohon (Tree) adalah kombinasi karakteristik antara topologi star dan topologi bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan dalam satu topologi bus sebagai backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung atau backbone.

Kelebihan :

• Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan.

Kekurangan :

• Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

5. Pengertian Topologi Mesh

Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software.

Kelebihan :

• Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
• Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.
• Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
• Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

Kekurangan :

• Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
• Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.
• Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

5. Topologi Peer-to-peer Network

Peer artinya rekan sekerja. Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama. Pemakai komputer bernama Dona dapat memakai program yang dipasang di komputer Dino, dan mereka berdua dapat mencetak ke printer yang sama pada saat yang bersamaan. Sistem jaringan ini juga dapat dipakai di rumah. Pemakai komputer yang memiliki komputer ‘kuno’, misalnya AT, dan ingin memberli komputer baru, katakanlah Pentium II, tidak perlu membuang komputer lamanya. Ia cukup memasang network card di kedua komputernya kemudian dihubungkan dengan kabel yang khusus digunakan untuk sistem jaringan. Dibandingkan dengan ketiga cara diatas, sistem jaringan ini lebih sederhana sehingga lebih mudah dipelajari dan dipakai.

Kekurangannya
1. Pengertian Topologi BUS

Topologi Bus  merupakan topologi yang banyak dipergunakan pada masa penggunaan kabel sepaksi menjamur. Dengan menggunakan T-Connector (dengan terminator 50 ohm pada ujung network), maka komputer atau perangkat jaringan lainnya bisa dengan mudah dihubungkan satu sama lain.

Kelebihan

• Hemat kabel
• Layout kabel sederhana
• Mudah dikembangkan

Kekurangan

• Deteksi dan isolasi kesalahan sangat kecil
• Kepadatan lalu lintas
• Bila salah satu client rusak, maka jaringan tidak bisa berfungsi.
• Diperlukan repeater untuk jarak jauh

2. Pengertian Topologi RING

Metode token-ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap simpul mempunyai tingkatan yang sama. Jaringan akan disebut sebagai loop, data dikirimkan kesetiap simpul dan setiap informasi yang diterima simpul diperiksa alamatnya apakah data itu untuknya atau bukan.

Keuntungan

• Hemat Kabel

Kerugian

• Peka kesalahan
• Pengembangan jaringan lebih kaku

3. Pengertian Topologi STAR

Kontrol terpusat, semua link harus melewati pusat yang menyalurkan data tersebut kesemua simpul atau client yang dipilihnya. Simpul pusat dinamakan stasium primer atau server dan lainnya dinamakan stasiun sekunder atau client server. Setelah hubungan jaringan dimulai oleh server maka setiap client server sewaktu-waktu dapat menggunakan hubungan jaringan tersebut tanpa menunggu perintah dari server.

Kelebihan :

• Paling fleksibel
• Pemasangan/perubahan stasiun sangat mudah dan tidak mengganggu bagian jaringan lain
• Kontrol terpusat
• Kemudahan deteksi dan isolasi kesalahan/kerusakan
• Kemudahaan pengelolaan jaringan

Kekurangan :

• Boros kabel
• Perlu penanganan khusus
• Kontrol terpusat (HUB) jadi elemen kritis

4. Pengertian Topologi Tree

Topologi Pohon (Tree) adalah kombinasi karakteristik antara topologi star dan topologi bus. Topologi ini terdiri atas kumpulan topologi star yang dihubungkan dalam satu topologi bus sebagai backbone. Komputer-komputer dihubungkan ke hub, sedangkan hub lain di hubungkan sebagai jalur tulang punggung atau backbone.

Kelebihan :

• Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat. Sebagai contoh, perusahaan dapat membentuk kelompok yang terdiri atas terminal pembukuan, serta pada kelompok lain dibentuk untuk terminal penjualan.

Kekurangan :

• Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.

5. Pengertian Topologi Mesh

Topologi Mesh adalah suatu topologi yang memang didisain untuk memiliki tingkat restorasi dengan berbagai alternatif rute atau penjaluran yang biasanya disiapkan dengan dukungan perangkat lunak atau software.

Kelebihan :

• Hubungan dedicated links menjamin data langsung dikirimkan ke komputer tujuan tanpa harus melalui komputer lainnya sehingga dapat lebih cepat karena satu link digunakan khusus untuk berkomunikasi dengan komputer yang dituju saja (tidak digunakan secara beramai-ramai/sharing).
• Memiliki sifat Robust, yaitu Apabila terjadi gangguan pada koneksi komputer A dengan komputer B karena rusaknya kabel koneksi (links) antara A dan B, maka gangguan tersebut tidak akan memengaruhi koneksi komputer A dengan komputer lainnya.
• Privacy dan security pada topologi mesh lebih terjamin, karena komunikasi yang terjadi antara dua komputer tidak akan dapat diakses oleh komputer lainnya.
• Memudahkan proses identifikasi permasalahan pada saat terjadi kerusakan koneksi antar komputer.

Kekurangan :

• Membutuhkan banyak kabel dan Port I/O. semakin banyak komputer di dalam topologi mesh maka diperlukan semakin banyak kabel links dan port I/O (lihat rumus penghitungan kebutuhan kabel dan Port).
• Hal tersebut sekaligus juga mengindikasikan bahwa topologi jenis ini * Karena setiap komputer harus terkoneksi secara langsung dengan komputer lainnya maka instalasi dan konfigurasi menjadi lebih sulit.
• Banyaknya kabel yang digunakan juga mengisyaratkan perlunya space yang memungkinkan di dalam ruangan tempat komputer-komputer tersebut berada.

5. Topologi Peer-to-peer Network

Peer artinya rekan sekerja. Peer-to-peer network adalah jaringan komputer yang terdiri dari beberapa komputer (biasanya tidak lebih dari 10 komputer dengan 1-2 printer). Dalam sistem jaringan ini yang diutamakan adalah penggunaan program, data dan printer secara bersama-sama. Pemakai komputer bernama Dona dapat memakai program yang dipasang di komputer Dino, dan mereka berdua dapat mencetak ke printer yang sama pada saat yang bersamaan. Sistem jaringan ini juga dapat dipakai di rumah. Pemakai komputer yang memiliki komputer ‘kuno’, misalnya AT, dan ingin memberli komputer baru, katakanlah Pentium II, tidak perlu membuang komputer lamanya. Ia cukup memasang network card di kedua komputernya kemudian dihubungkan dengan kabel yang khusus digunakan untuk sistem jaringan. Dibandingkan dengan ketiga cara diatas, sistem jaringan ini lebih sederhana sehingga lebih mudah dipelajari dan dipakai.

Pengertian dan Macam-Macam serta Kelebihan dan Kekurangan Topologi Jaringan Komputer, apasih pengertian topologi jaringan Komputer dan apa saja macam atau jenis topologi jaringan komputer itu? Topologi adalah cara pengaturan hubungan antar komputer dalam jaringan komputer.Beberapa contoh topologi jaringan Komputer antara lain bus, token-ring, dan star. Masing-masing topologi mempunyai ciri khas baik itu dari kelebihan ataupun kekurangannya masing-masing. Berikut adalah penjelasan macam-macam atau jenis-jenis topologi jaringan komputer disertai dengan gambar, kelebihan dan kekurangan topologi dari tiap topologi jaringan komputer itu sendiri. Topologi Bus Topologi bus menyediakan satu saluran untuk komunikasi semua perangkat, sehingga setiap perangkat harus bergantian menggunakan saluran tersebut. Dengan kata lain, hanya ada dua perangkat yang dapat berkomunikasi dalam suatu saat. Yang berarti, hanya satu komputer yang dapat mengirimkan data ke dalam jaringan hingga diterima oleh komputer yang dituju. Oleh karena itu, jumlah komputer sangat mempengaruhi kinerja jaringan. Semakin banyak jumlah komputer, semakin banyak pula komputer yang menunggu giliran untuk bisa mengirim data. Efeknya, unjuk kerja jaringan akan menjadi lambat. Sinyal yang dikirimkan oleh sebuah komputer akan dikirim ke seluruh jaringan dari ujung satu sampai ujung lainnya. Sinyal ini akan terus menerus bergerak tanpa bisa dihentikan (di-interrupt). Artinya jika sinyal sudah sampai di ujung jaringan, maka dia akan berbalik arah, sehingga akan mencegah komputer lain untuk bisa mengirim data. Ingat, agar data bisa dikirim, maka jaringan bus harus bebas dari sinyal-sinyal. Untuk mengatasinya, diperlukan alat yang disebut terminator. Terminator diletakkan di ujung-ujung kabel yang menghubungkan komputer-komputer tersebut. Terminator akan menghentikan sinyal yang berbalik dan menyerap sinyal bebas sehingga membersihkan kabel tersebut dari sinyal-sinyal bebas agar komputer lain bisa mengirim data. gambar topologi jaringan bus Keuntungan Topologi Bus Biaya murah karena tidak membutuhkan peralatan hub/switch yang harganya mahal. Hemat kabel. Tata letak kabel sederhana. Mudah dikembangkan ketika akan menambahkan komputer baru. Kerugian Topologi Bus Rentan akan kesalahan (error). Jika salah satu simpul jaringan rusak, semua komputer dalam jaringan menjadi tidak bisa diakses. Tingkat kehandalannya paling rendah, sehingga tidak sesuai untuk jaringan dengan jumlah komputer yang banyak. Kepadatan lalu lintas data di dalam jaringan tinggi. Sulit mendeteksi kesalahan karena harus mengecek semua node di jaringan. Diperlukan repeater (penguat data) bila menggunakan kabel yang cukup panjang. Topologi Token Ring Metode token-ring (lebih sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap node mempunyai tingkatan yang sama. Jaringan juga disebut sebagai loop karena data dikirimkan ke setiap node dan setiap informasi yang diterima akan diperiksa alamatnya apakah data itu untuknya atau bukan. gambar topologi jaringan komputer token ring Keuntungan Token Ring Mudah dibuat. Hemat kabel, bahkan lebih hemat bila dibandingkan topologi bus. Kerugian Token Ring Peka akan adanya kesalahan, jika ada satu simpul dalam jaringan rusak, maka semua komputer dalam jaringan tidak bisa diakses (sama seperti topologi bus). Pengembangan jaringan lebih kaku. Karena simpulnya berupa lingkaran tertutup, maka akan cukup merepotkan untuk menambah komputer baru. Tidak sesuai untuk jaringan dengan jumlah komputer yang banyak. Topologi Bintang (Star) Dalam topologi ini ada kontrol terpusat yang disebut hub atau switch. Hub dan switch akan meneruskan data yang dikirim suatu komputer sehingga sampai di komputer yang dituju. Oleh karena itu, hub dan switch dalam jaringan komputer sering disebut konsentrator. gambar topologi jaringan komputer bintang atau star Keuntungan Topologi Bintang (Star) Paling fleksibel dan tidak mudah mengalami error. Pengubahan jaringan sangat mudah dan tidak mengganggu bagian jaringan lain. Kemudahan deteksi dan isolasi kesalahan/ kerusakan. Jika error terjadi pada satu simpul, jaringan masih tetap hidup karena koneksi tidak terputus. Kemudahan pengelolaan jaringan sehingga cocok untuk digunakan pada jaringan dengan jumlah komputer yang banyak. Kerugian Topologi Bintang (Star) Boros kabel. Perlu penanganan khusus dan biaya yang mahal untuk menyediakan hub atau switch sebagai pusat jaringan yang mengatur lalu lintas data. Kontrol terpusat (hub) menjadi elemen kritis karena mendapat beban yang besar. Read more at: http://www.azrut.com/2012/12/pengertiandanmacam-topologijaringankomputer.html Copyright and Protected by www.azrut.com Terima kasih sudah menyebarluaskan aritkel ini

Pengertian dan Macam-Macam serta Kelebihan dan Kekurangan Topologi Jaringan Komputer, apasih pengertian topologi jaringan Komputer dan apa saja macam atau jenis topologi jaringan komputer itu? Topologi adalah cara pengaturan hubungan antar komputer dalam jaringan komputer.Beberapa contoh topologi jaringan Komputer antara lain bus, token-ring, dan star. Masing-masing topologi mempunyai ciri khas baik itu dari kelebihan ataupun kekurangannya masing-masing. Berikut adalah penjelasan macam-macam atau jenis-jenis topologi jaringan komputer disertai dengan gambar, kelebihan dan kekurangan topologi dari tiap topologi jaringan komputer itu sendiri. Topologi Bus Topologi bus menyediakan satu saluran untuk komunikasi semua perangkat, sehingga setiap perangkat harus bergantian menggunakan saluran tersebut. Dengan kata lain, hanya ada dua perangkat yang dapat berkomunikasi dalam suatu saat. Yang berarti, hanya satu komputer yang dapat mengirimkan data ke dalam jaringan hingga diterima oleh komputer yang dituju. Oleh karena itu, jumlah komputer sangat mempengaruhi kinerja jaringan. Semakin banyak jumlah komputer, semakin banyak pula komputer yang menunggu giliran untuk bisa mengirim data. Efeknya, unjuk kerja jaringan akan menjadi lambat. Sinyal yang dikirimkan oleh sebuah komputer akan dikirim ke seluruh jaringan dari ujung satu sampai ujung lainnya. Sinyal ini akan terus menerus bergerak tanpa bisa dihentikan (di-interrupt). Artinya jika sinyal sudah sampai di ujung jaringan, maka dia akan berbalik arah, sehingga akan mencegah komputer lain untuk bisa mengirim data. Ingat, agar data bisa dikirim, maka jaringan bus harus bebas dari sinyal-sinyal. Untuk mengatasinya, diperlukan alat yang disebut terminator. Terminator diletakkan di ujung-ujung kabel yang menghubungkan komputer-komputer tersebut. Terminator akan menghentikan sinyal yang berbalik dan menyerap sinyal bebas sehingga membersihkan kabel tersebut dari sinyal-sinyal bebas agar komputer lain bisa mengirim data. gambar topologi jaringan bus Keuntungan Topologi Bus Biaya murah karena tidak membutuhkan peralatan hub/switch yang harganya mahal. Hemat kabel. Tata letak kabel sederhana. Mudah dikembangkan ketika akan menambahkan komputer baru. Kerugian Topologi Bus Rentan akan kesalahan (error). Jika salah satu simpul jaringan rusak, semua komputer dalam jaringan menjadi tidak bisa diakses. Tingkat kehandalannya paling rendah, sehingga tidak sesuai untuk jaringan dengan jumlah komputer yang banyak. Kepadatan lalu lintas data di dalam jaringan tinggi. Sulit mendeteksi kesalahan karena harus mengecek semua node di jaringan. Diperlukan repeater (penguat data) bila menggunakan kabel yang cukup panjang. Topologi Token Ring Metode token-ring (lebih sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap node mempunyai tingkatan yang sama. Jaringan juga disebut sebagai loop karena data dikirimkan ke setiap node dan setiap informasi yang diterima akan diperiksa alamatnya apakah data itu untuknya atau bukan. gambar topologi jaringan komputer token ring Keuntungan Token Ring Mudah dibuat. Hemat kabel, bahkan lebih hemat bila dibandingkan topologi bus. Kerugian Token Ring Peka akan adanya kesalahan, jika ada satu simpul dalam jaringan rusak, maka semua komputer dalam jaringan tidak bisa diakses (sama seperti topologi bus). Pengembangan jaringan lebih kaku. Karena simpulnya berupa lingkaran tertutup, maka akan cukup merepotkan untuk menambah komputer baru. Tidak sesuai untuk jaringan dengan jumlah komputer yang banyak. Topologi Bintang (Star) Dalam topologi ini ada kontrol terpusat yang disebut hub atau switch. Hub dan switch akan meneruskan data yang dikirim suatu komputer sehingga sampai di komputer yang dituju. Oleh karena itu, hub dan switch dalam jaringan komputer sering disebut konsentrator. gambar topologi jaringan komputer bintang atau star Keuntungan Topologi Bintang (Star) Paling fleksibel dan tidak mudah mengalami error. Pengubahan jaringan sangat mudah dan tidak mengganggu bagian jaringan lain. Kemudahan deteksi dan isolasi kesalahan/ kerusakan. Jika error terjadi pada satu simpul, jaringan masih tetap hidup karena koneksi tidak terputus. Kemudahan pengelolaan jaringan sehingga cocok untuk digunakan pada jaringan dengan jumlah komputer yang banyak. Kerugian Topologi Bintang (Star) Boros kabel. Perlu penanganan khusus dan biaya yang mahal untuk menyediakan hub atau switch sebagai pusat jaringan yang mengatur lalu lintas data. Kontrol terpusat (hub) menjadi elemen kritis karena mendapat beban yang besar. Read more at: http://www.azrut.com/2012/12/pengertiandanmacam-topologijaringankomputer.html Copyright and Protected by www.azrut.com Terima kasih sudah menyebarluaskan aritkel ini

Monitoring Network with the DUDE (PC x86 or Mikrotik NPK Ver)

MIKROTIK DUDE BASIC INSTALLATION GUIDE

The dude Network

The Dude Network monitor dari mikrotik

The Dude Network monitor adalah aplikasi baru dari mikrotik yang mana dapat menjadi sebuah jalan anda untuk mengatur lingkungan jaringan anda, the dude akan otomatis membaca dengan cepat semua alat/computer yang terhubung dalam jaringan dalam satu jaringan lokal, menggambar dari rancangan peta dari jaringan lokal anda, mengamati layanan dari alat atau komputer dan memberitahu jika ada masalah servis dari alat/komputer dalam jaringan lokal anda.

Beberapa fitur yang tersedia dalam program the dude adalah :

1. Dude bersifat gratis.
2. Instalasi dan pemakaian mudah.
3. Penemuan jaringan otomatis dan pengaturan tata letak jaringan.
4. Mengizinkan anda untuk menyusun peta-peta sendiri dan menambahkan alat-alat sendiri.
5. Dukungan untuk mengamati servis yang berjalan pada alat/komputer tersebut.

Uraian tersebut diatas adalah sedikit penjelasan tentang the dude network monitor dan beberapa fitur yang ada dalam the dude network monitor meskipun masih banyak lagi fasilitas yang di berikan oleh the dude, akan tetapi penulis akan mencoba memberikan sedikit tentang the dude network monitor yang sesuai dengan fitur yang ada.

The Dude bersifat gratis karena dapat di download di website milik mikrotik, pada saat artikel ini di buat penulis mendownload aplikasi the dude di alamat milik mikrotik yaitu http://www.mikrotik.com/download.html.

Langkah-langkah instalasi aplikasi the dude

1. Download aplikasi the dude dari official website mikrotik.
2. Setelah proses download selesai, jalankan proses instalasi seperti pada gambar dibawah ini :

3. Setelah tampil seperti gambar diatas maka klik next, mka akan tampil seperti pada gambar dibawah ini :

4. Klik tombol I Agree untuk melanjutkan proses instalasi, kemudian akan tampil seperti pada gambar dibawah ini :

5. Pilih bahasa yang digunakan dalam bahasa penggunaan aplikasi, klik Next maka akan tampil seperti pada gambar dibawah ini :

6. Setelah anda klik next kemudian pilih dimana aplikasi tersebut akan diinstal, kemudian klik install dan proses instalasi akan dimulai. Setelah proses instalasi berakhir maka akan muncul form seperti gambar dibawah ini :

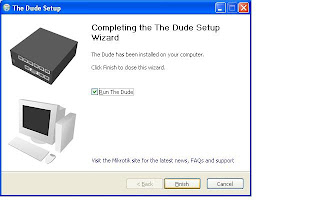

7. Proses instalasi the dude telah berakhir, jika anda ingin menjalankan the dude setelah proses instalasi maka pilih tanda centang pada Run The Dude. Klik Finish.

Kita telah menjalankan proses instalasi fitur yang kedua dari the dude network monitor. Mudah bukan ???, selanjutnya kita akan menjalankan aplikasi dengan fitur ketiga dari the dude network monitor yaitu penemuan jaringan otomatis dan pengaturan tata letak jaringan.

Langkah-langkah untuk menemukan jaringan adalah sebagai berikut :

1. Setelah kita menjalankan aplikasi maka akan muncul form seperti dibawah ini :

2. Dapat kita lihat saat pertama kali kita menjalankan the dude, akan muncul sebuah form Device Discovery form inilah yang akan mencari sebuah alat/komputer pada jaringan yang terhubung dalam satu subnet yaitu 192.168.0.0/24. Range IP yang dicari adalah 192.168.0.1-192.168.0.255. pada form device discovery lita pilih fast agar kita dapat dengan cepat menemukan sebuah alat/komputer, hanya dengan scan by ping jadi servis yang akan discan hanyalah ping saja dari alat/komputer yang terhubung pada sebuah jaringan.

3. kemudian pada tab services dapat kita lihat apa saja yang bias kita scan servisnya akan tetapi jika kita memakai fast scan maka kita hanya akan scan servis ping saja.

4. Pada tab Device type dapat kita lihat alat/komputer apa saja yang akan discan diantaranya Bridge, FTP Server, Mikrotik Device, Mail Server dan lain-lain. Silakan di pelajari untuk yang lain. Klik discover untuk mulai pencarian alat/komputer.
5. Setelah selesai pencarian alat/komputer maka akan muncul jaringan dalam satu subnet yang kita cari yaitu seperti pada gambar dibawah ini :

6. Setelah proses pencarian selesai maka akan muncul seperti pada gambar diatas. Sebagai catatan jika komputer dalam sebuah jaringan firewall nya hidup dan icmp echo request nya tidak dihidupkan maka komputer tersebut tidak dapat discan oleh the dude. Pada gambar diatas dapat dilihat ada sebuah alat/komputer yang tergambar hanya dengan IP saja dan ada yang berupa nama komputer nya, hal tersebut dikarenakan Netbios dari komputer ada yang mati dan ada yang hidup.

Selesai sudah fitur untuk penemuan jaringan dalam satu subnet secara otomatis, sekarang kita mencoba belajar tentang bagaimana kita menambhakan alat/komputer dalam sebuah peta dalam sebuah jaringan komputer.

Langkah-langkah untuk menambahkan alat/komputer dalam sebuah jaringan adalah sebagai berikut :

1. Tekan tombol plus merah seperti pada gambar berikut ini :

2. dapat kita lihat pada gambar diatas tanda plus untuk menambahkan device, network, submap, static dan link yang akan coba saya jelaskan adalah device, network dan link. Device disini adalah alat/komputer yang akan digambar dalam peta jaringan tersebut. Network adalah banyak device yang terhubung dalam jaringan tersebut. Link adalah jalan menghubungkan antara device dengan network tersebut. Dari gambar diatas selanjutnya kita pilih device untuk menambhkan alat dalam jaringan tersebut. Setelah kita klik device maka akan muncul form seperti di bawah ini :

3. Form diatas adalah form untuk menambahkan device misal seperti pada gambar tersebut kita menamabahkan device dengan spesifik IP 192.168.0.234. kita bisa memasukan username dan password jika device tersebut support akan telnet ataupun winbox. Biasanya ini kita gunakan hanya untuk komputer server yang menggunakan mikrotik ataupun komputer yang support telnet. Setelah kita memberikan IP pada device yang akan kita tambahkan klik Next hingga tampil seperti pada gambar dibawah ini :

4. Pertama kali kita akan diberi daftar kosong, servis apa saja dari komputer tersebut yang akan kita scan. Untuk cara menambahkan servis kita klik tanda plus merah di pojok kiri atas form. Setelah kita klik maka akan tampil seperti gambar dibawah ini :

5. Pada gambar diatas kita bisa gunakan servis ping dari komputer tersebut, kita pilih probenya adalah ping jadi kita akan cek komputernya dengan servis ping saja. Probe Interval, Probe Timeout dan Probe Down Count nya kita pilih default saja. Kemudian klik Ok, makan akan muncul device yang telah kita buat sendiri, seperti pada gambar dibawah ini :

6. Setelah kita menambahkan device baru kita bisa menambahkan link yang menghubungkan antara device dengan network. Kita kembali ke langkah pertama dengan menekan tombol plus merah pada pojok kanan atas, kemudian pilih link. Kita sambungkan antara device dengan network. Akan tampil seperti pada gambar dibawah ini :

7. setelah kita menambahkan link antara device yang baru kita buat dengan network maka akan muncul form seperti dibawah ini :

8. Kita pilih mastering typenya adalah simple dan typenya adalah some link (artinya sembarang type dari koneksinya karena kita bisa pilih disitu jika card lan support gigabyte fast ethernet maka bisa kita bilih gigabyte fast ethernet).

Nah selesai sudah untuk pembuatan device dan pembuatan link yang baru sekarang kita bisa mengamati jaringan kita dengan menggunakan the dude. Sekarang untuk yang terakhir yaitu mengamati jaringan coba kita lihat gambar dibawah ini :

Pada gambar diatas pada Router P Dinda dapat kita lihat berwarna merah karena servis dari router tersebut mati dan servis yang mati tersebut adalah servis ping, maka dapat dipastikan bahwa router tersebut telah mati atau ada masalha pada jaringan yang menuju ke Router P Dinda. Jika kita lihat properties dari Router P Dinda maka akan muncul form seperti dibawah ini :

Dapat kita lihat properties dari Router P Dinda servis yang ditunjukan down. Seharusnya jika servis tersebut dalam keadaan hidup maka servis tersebut berubah warna menjadi hijau. Nah mudah bukan ???

Selesai sudah pengetahuan awal penggunaan aplikasi the dude network monitor dari mikrotik. Masih banyak lagi yang bisa kita pelajari dari the dude ini dan kita bisa mengaplikasikan untuk memantau dan mengamati jaringan server di lingkungan kita.

Referensi :

http://www.mikrotik.com/thedude.php



Belajar Mikrotik

Belajar Mikrotik - Apa Itu Mikrotik

MikroTik RouterOS™ adalah sistem operasi dan perangkat lunak yang dapat digunakan untuk menjadikan komputer manjadi router network yang handal, mencakup berbagai fitur yang dibuat untuk ip network dan jaringan wireless, cocok digunakan oleh ISP dan provider hotspot.

Pendahuluan Belajar Mikrotik

Kebutuhan akan akses internet dewasa ini sangat tinggi sekali. Baik untuk mencari informasi, artikel, pengetahuan terbaru atau bahkan hanya untuk chating sehingga seperti suatu keharusan kita yang bergelut di dunia IT Networking harus mengeri dan belajar Mikrotik - apa itu Mikrotik. Pembagian nomor untuk internet atau biasa disebut dalam dunia networking adalah IP Address sudah sangat menipis atau sudah hampir habis.

Satu IP Address perlu sekali berhubungan dengan IP address lainnya yang berbeda class atau subnet, maka diperlukanlah suatu proses system untuk menghubungkan IP Address itu, yaitu routing. Routing akan membuat sebuah rantai jaringan saling terhubung dan bias berkomunikasi dengan baik, dan informasi yang tersedia di satu IP Address akan didapatkan di IP address yang lainnya.

Device atau perangkat yang digunakan untuk proses routing biasa disebut router. Router terdiri dari hardware & software keduanya harus terpasang dengan sejalan atau sinkron supaya bisa bekerja dengan baik. Router bisa kita peroleh dengan cara memakai langsung tanpa harus install system dengan menggunakan router broadband atau kita bisa menggunakan komputer untuk membuat router dengan cara menginstall system operasi atau software untuk membuat router dengan catatan hardware pun mendukung untuk proses routing. Mikrotik adalah salah satu vendor baik hardware dan software yang menyediakan fasilitas untuk membuat router. Salah satunya adalah Mikrotik Router OS, ini adalah Operating system yang khusus digunakan untuk membuat sebuah router dengan cara menginstallnya ke komputer. Fasilitas atau tools yang disediakan dalam Mikrotik Router Os sangat lengkap untuk membangun sebuah router yang handal dan stabil.

Sejarah Mikrotik

Mikrotik adalah perusahaan kecil berkantor pusat di Latvia, bersebelahan dengan Rusia, pembentukannya diprakarsai oleh John Trully dan Arnis Riekstins. John Trully yang berkebangsaan Amerika Serikat berimigrasi ke Latvia dan berjumpa Arnis yang sarjana Fisika dan Mekanika di sekitar tahun 1995.[1]Tahun 1996 John dan Arnis mulai me-routing dunia (visi Mikrotik adalah me-routing seluruh dunia). Mulai dengan sistem Linux dan MS DOS yang dikombinasikan dengan teknologi Wireless LAN (W-LAN) Aeronet berkecepatan 2Mbps di Moldova, tetangga Latvia, baru kemudian melayani lima pelanggannya di Latvia, karena ambisi mereka adalah membuat satu peranti lunak router yang handal dan disebarkan ke seluruh dunia.Ini agak kontradiksi dengan informasi yang ada di web Mikrotik, bahwa mereka mempunyai 600 titik (pelanggan) wireless dan terbesar di dunia.

Prinsip dasar mereka bukan membuat Wireless ISP (WISP), tapi membuat program router yang handal dan dapat dijalankan di seluruh dunia.Latvia hanya merupakan “tempat eksperimen” John dan Arnis, karena saat ini mereka sudah membantu negara-negara lain termasuk Srilanka yang melayani sekitar empat ratusan pelanggannya.

Linux yang mereka gunakan pertama kali adalah Kernel 2.2 yang dikembangkan secara bersama-sama dengan bantuan 5 - 15 orang staf R&D Mikrotik yang sekarang menguasai dunia routing di negara-negara berkembang. Selain staf di lingkungan Mikrotik, menurut Arnis, mereka merekrut juga tenaga-tenaga lepas dan pihak ketiga yang dengan intensif mengembangkan Mikrotik secara maraton.

Jenis-Jenis Mikrotik

Berikut ini jenis-jenis dari MikroTik:
Mikrotik RouterOS™

Adalah versi MikroTik dalam bentuk perangkat lunak yang dapat diinstal pada komputer rumahan (PC) melalui CD. Anda dapat mengunduh file image MikroTik RouterOS dari website resmi MikroTik, www.mikrotik.com. Namun, file image ini merupakan versi trial MikroTik yang hanya dapat dalam waktu 24 jam saja. Untuk dapat menggunakannya secara full time, anda harus membeli lisensi key dengan catatan satu lisensi hanya untuk satu harddisk.

Fitur - Fitur Mikrotik

Berikut fitur dari MikroTik
Penanganan Protokol TCP/IP:

• Firewall dan NAT
• Routing - Static routing
• Data Rate Management
• Hotspot
• Point-to-Point tunneling protocols
• Simple tunnels
• IPsec
• Web proxy
• Caching DNS client
• DHCP
• Universal Client
• VRRP
• UPnP
• NTP
• Monitoring/Accounting
• SNMP
• M3P
• MNDP
• Tools

Layer 2 konektivitas

• Wireless
• Bridge
• Virtual LAN
• Synchronous
• Asynchronous
• ISDN
• SDSL

Level RouterOS dan Kemampuannya

Mikrotik RouterOS hadir dalam berbagai level.Tiap level memiliki kemampuannya masing-masing, mulai dari level 3, hingga level 6.Secara singkat, level 3 digunakan untuk router berinterface ethernet, level 4 untuk wireless client atau serial interface, level 5 untuk wireless AP, dan level 6 tidak mempunyai limitasi apapun. Untuk aplikasi hotspot, bisa digunakan level 4 (200 pengguna), level 5 (500 pengguna) dan level 6 (tidak terbatas).

Manual Dokumentasi

MikroTik RouterOS menyediakan referensi manual untuk dokumentasinya di antara dokumentasi tersebut yaitu Remote Administration, IP Addressing and Routing, Interfaces, Virtual Private Networking, Authentication, Authorization, Accounting and Monitoring, Firewall and Quality of Service, Plug-and-Play Network Access, System Information and Utilities, Diagnostics Tools, High Availability.

Sekian artikel untuk belajar Mikrotik - apa itu Mikrotik yang bisa saya sampaikan dan dibawah ini telah saya lampirkan beberapa link yang merupakan referensi artikel ini.

http://www.mikrotik.co.id/
http://ittechnosolutindo.com/index.php?option=com_content&view=article&id=103:apa-itu-mikrotik&catid=41:artikel&Itemid=18
http://rachmad29.blogspot.com/2008/11/apa-itu-mikrotik.html
http://fabrie.blogspot.com/2011/08/apa-itu-mikrotik.html

          http://ardigalau.blogspot.com/2012/01/belajar-mikrotik-apa-itu-mikrotik.html

ilmu internet

Internet berkembang sangat cepat di Negara berkembang seperti Indonesia. Namun meskipun begitu, masih banyak yang belum mengetahui istilah-istilah umum internet.
Pada pembahasan kali ini saya akan menjabarkan istilah-istilah internet dari yang umum hingga yang jarang di temukan bagi pengguna internet di Indonesia. Tentu saja lengkap dengan pengertiannya dengan harapan agar pengguna internet tidak lagi bingung jika nanti menemukan istilah-istilah yang sebelumnya tidak pernah di temukan.
Oke langsung saja, berikut istilah-istilah internet beserta pengertiannya yang biasa ditemukan ketika browsing:

Banner :
adalah media informasi dalam bentuk image / gambar untuk menayangkan iklan bergambar pada sebuah webpage.
CGI/Perl :
bahasa komputer yang digunakan untuk membuat program interaktif di dalam sebuah webpage. Dikembangkan oleh pemakai komputer UNIX/LINUX.
Chat :
adalah sebuah program yang diterapkan dalam sebuah jaringan komputer (termasuk internet) yang digunakan oleh user untuk mengirim dan menerima pesan dalam bentuk tulisan (ketik) secara realtime (idealnya tidak ada waktu tunggu).
Chatting :
istilah khusus yang digunakan untuk melakukan interaksi di program chat.
Client :
adalah sebuah komputer yang bertugas menerima data dan informasi yang telah diolah oleh Server yang diperlukan oleh user. Client biasanya di kendalikan / digunakan oleh seorang user.
Dial-Up :
adalah jenis koneksi internet dengan menggunakan jaringan telpon.
Dial-Up Networking :
adalah fasilitas network yang dimiliki oleh sistem operasi Microsoft Windows yang dapat digunakan untuk melakukan koneksi Dial-Up, yaitu koneksi jaringan, baik jaringan komputer atau internet, dengan menggunakan fasilitas jaringan telpon.
Domain name :
adalah nama khusus dan unik yang digunakan untuk penamaan situs web pada internet.
Download :
adalah proses pengambilan atau transfer file dari sebuah situs web internet ke media penyimpanan yang terdapat di komputer Client yang dipakai oleh user.
E-Commerce :
Electronic Commerce adalah istilah yang digunakan untuk menyatakan perdagangan atau transaksi perbankan elektronis di internet, baik Business to Business E-Commerce maupun Business to Costumer E-Commerce.
E-mail :
atau elektronic mail atau surat elektronik adalah sebuah program yang diterapkan dalam sebuah jaringan komputer (termasuk internet) yang digunakan oleh user untuk mengirimkan pesan dalam bentuk tulisan (ketik) atau gambar kepada user lain di dalam atau di luar jaringan komputer tersebut. User dapat pula menerima (receive e-mail), membalas (reply e-mail), dan meneruskan (forward e-mail) kepada user lain
FTP :
file transfer protocol adalah protokol (antarmuka) yang digunakan untuk men-transfer, mengirim atau menerima file dari internet.
Hacker :
adalah seorang yang ahli dalam bidang komputer, internet pada khususnya, dimana dengan keahliannya tersebut dapat menembus, merusak, serta melakukan hal-hal yang tidak diinginkan dalam suatu jaringan komputer (termasuk internet). Misalnya merusak website yang ada, merusak program yang telah di buat oleh webmaster, atau administrator.
Homepage :
adalah halaman muka atau halaman utama yang ditampilkan dari sebuah website di internet, jika user memasuki alamat site tersebut pada webbrowser.
HTML :
Hyper Text Markup Language, adalah bahasa komputer yang digunakan untuk membuat sebuah halaman webpage.
Http://
http atau Hyper Text Transfer Protocol adalah kode yang dituliskan pada awal site, untuk menjelaskan pada program webbrowser bahwa protokol (antarmuka) yang digunakan adalah http
Internet Explorer :
program komputer yang digunakan untuk dapat menampilkan halaman-halaman yang ada pada sebuah website di internet, yang dibuat oleh Microsoft Corp.
Internet-TV : adalah sebuah TV yang dimodifikasi untuk dapat digunakan sebagai media / alat untuk berkomunikasi dan berinteraksi melalui internet.
Intranet :
sumber daya informasi yang digunakan untuk kepentingan internal dari suatu instansi atau perusahaan dengan menggunakan jaringan komputer yang ada.
ISP :
Internet Service Provider, adalah lembaga/instansi/perusahaan yang menyediakan jasa pelayanan penyedia jaringan internet.
Login : otorisasi yang dilakukan oleh seorang user dengan memasukkan username dan password di dalam sebuah jaringan komputer (termasuk internet), program interaksi, atau surat elektronik (e-mail).
Logoff :
tidak melanjutkan kembali atau keluar dari sebuah sebuah jaringan komputer (termasuk internet), program interaksi, atau surat elektronik (e-mail).
Lycos :
adalah search engine di internet yang dapat digunakan oleh user untuk mencari. http://www.lycos.com
Modem :
adalah alat komunikasi tambahan yang digunakan oleh komputer / notebook agar bisa melakukan koneksi dengan jaringan komputer lain, internet misalnya
Netscape Navigator :
program komputer yang digunakan untuk dapat menampilkan halaman-halaman yang ada pada sebuah website di internet, yang dibuat oleh Netscape Corp.
Password :
kode rahasia yang digunakan oleh user untuk dapat mengotorisasikan username yang dia miliki untuk dapat semasuki sebuah jaringan komputer (termasuk internet), program interaksi, atau surat elektronik (e-mail).
Plugin :
adalah program khusus yang dapat di tambahkan pada program webbrowser dimana dapat membantu webbrowser untuk dapat menampilkan animasi, program interaksi, 3D object, tertentu dengan baik.
Script :
adalah kumpulan perintah yang disusun dalam bahasa komputer tertentu (Java, VisualBasic, CGI/Perl) untuk melakukan sebuah program interaktif atau animasi dalam sebuah webpage.
Search Engine :
adalah sebuah program di internet (website tertentu) yang digunakan untuk mencari informasi tertentu yang di perlukan oleh user. Misal : Yahoo, Lycos, Altavista, Excite dan lainnya.
Server :
adalah sebuah komputer yang bertugas melayani pembagian serta pengolahan informasi yang diperlukan oleh Client. Server biasanya di kendalikan oleh seorang admin.
Upload :
adalah proses pengiriman atau transfer file dari media penyimpanan yang terdapat di komputer Client yang dipakai oleh user ke sebuah situs web di internet.
User :
pemakai atau pengguna dalam sebuah jaringan komputer (termasuk internet), program interaksi, atau surat elektronik (e-mail).
Virus :
adalah program tersembunyi yang dapat ‘menebeng’ atau ‘membonceng’ pada program lain yang terdapat pada internet, atau pada surat elektronik, yang sangat merugikan user dan admin, dimana program tersebut dapat merusak program lain yang dimiliki oleh user di komputernya, dan juga dapat merusak program interaksi yang terdapat pada situs web yang sedang di maintain oleh admin.
VisualBasic :
bahasa komputer yang digunakan untuk membuat program interaktif di dalam sebuah webpage. Dikembangkan oleh perusahaan Microsoft Corp.
Voice-mail :
sama seperti halnya dengan e-mail akan tetapi yang dikirimkan bukan berupa teks, melainkan berupa suara.
WAP :
Wireless Application Protocol, adalah fasilitas pada handphone yang dapat digunakan untuk menjalankan aplikasi tertentu yang terhubung dengan internet. Dengan WAP kita dapat menggunakan internet tidak saja untuk menerima dan mengirim handphone, bahkan untuk kalender, jadwal, serta gambar.
Web browser :
program komputer yang digunakan untuk menampilkan webpage. Contoh web browser : netscape navigator, internet explorer, dan lain-lain.
Webmaster :
seorang yang bertanggungjawab untuk membuat dan memelihara situs web yang bersangkutan.
Web page :
adalah halaman yang dapat ditampilkan di sebuah website di internet, yang dapat menampilkan, teks, gambar, bahkan suara, animasi dan video.
Website :
adalah sebuah kumpulan halaman (webpages) yang di awali dengan halaman muka (homepage) yang berisikan informasi, iklan, serta program interaksi.
www :
world wide web adalah istilah yang digunakan dalam internet untuk awal
